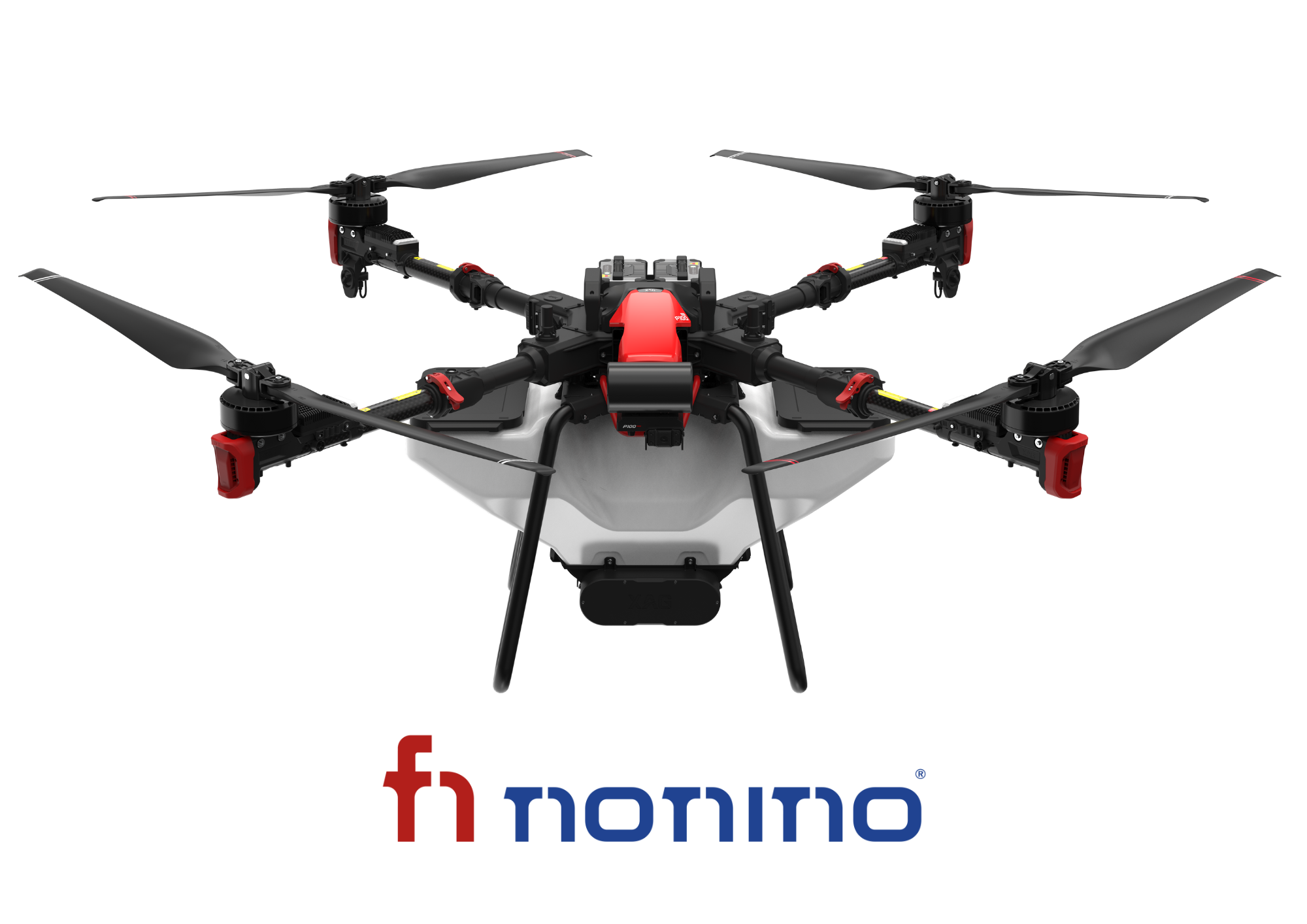

A estrutura do Drone Agrícola XAG P100 Pró possui design que permite separar a plataforma de voo dos sistemas de trabalho, integrando com eficiência os módulos de dispersão de sólidos e pulverização com máxima precisão.
Precisão de aplicação em centímetros por RTK, radar frontal e sonar de terreno, detecta obstáculos, capacidade para líquidos de 50 litros(Com upgrade para 60L) e para sólidos 80 litros.
A sua faixa de aplicação é de 12 metros, o tempo para carregamento da bateria é ultrarrápido-11 minutos (Imerso no tanque com água) uma tecnologia exclusiva da XAG. O equipamento possuí bicos rotativos, ajustes do tamanho de gotas pelo Smart Phone 60-400 micras.

Dimensão
2927 × 2868 × 323 mm (Hélices estendidas) - 93 × 1095 × 345 mm (hélices dobradas, braços dobrados).
Peso
54 kg (Sistema de carga excluído; baterias incluídas).
Distância entre eixos do motor
2094 mm
Material dos braços
Composto de Vidro e Fibra de Carbono.
Proteção
IPX6K
Carga nominal
50 Kg
Duração de posicionamento de alta precisão com latência de dados RTK ≤ 600 segundos
Precisão de voo (bom sinal GNSS) RTK ativado: ±10 cm (horizontal), ±10cm (vertical); RTK desativado: ± 0,6m (horizontal), ±0,3m (vertical);
Velocidade Máxima de Voo (Bom Sinal GNSS) 13,8 m/s
Altitude Máxima de Voo 2000 m
Temperatura de ambiente de trabalho 0 - 40 °C P

Sistema de Pulverização XAG RevoSpray Tanque de Líquido Inteligente
Volume nominal 50 Litros (Upgrade para 60 Litros)
Dimensão 737 x 734 x 497 mm
Bico Atomizador Centrífugo Quantidade 2
Velocidade de rotação dos discos de pulverização 1000~16000RPM
Tamanho da Gota Atomizada 60~400 µm
Largura de Pulverização 5~12 m (sujeito à altura de voo, dosagem, ambiente, etc.) *Com uma altura de vôo de 3 ± 0,5 m, uma velocidade de vôo de 3 m/s e uma vazão de 5 L/min (bomba única), uma largura de pulverização de 8 m é registrada apenas para referência.

BOMBAS PERISTÁLTICAS
Quantidade 2
Tensão 50 V
Taxa de Fluxo Operacional máx. 22 L/min
Vazão máx. (bomba única) 0,5 ~11 L/min

HÉLICE DROBRÁVEL
Modelo 5515
Diâmetro x Passo 55 × 15 polegadas

XAG RevoCast Recipiente de grânulos
Capacidade 80 litros
Carga útil nominal 50 Kg
Alimentador Parafuso em Rosca Sem Fim
Velocidade máxima 410 rpm
Tamanho do Grânulo 1 - 6 mm (Grânulo seco e sólido)
Temperatura de operação 0 - 40 ºC
Quantidade máxima de alimentação 150 Kg/min XAG RevoCast Recipiente de grânulos *medido em laboratório usando ureia, os dados são afetados por fatores como tamanho de partícula, forma, densidade, estado seco
Disco Espalhador Centrífugo
Largura de Espalhamento 3 - 7 m (Sujeito à altitude de voo, peso e formada semente, dosagem, ambiente, etc.)
Número de alimentadores 2
Número de alimentadores 800 rpm
Dimensões do Sistema 795 x 605 x 351 mm
Formato de Imagem JPEG
Sensor de Imagem 12 milhões de pixels
Potência 10 W
Lente Distância Focal de 2,7 mm
Temperatura de Trabalho Recomendada 10 - 45 ° Celsius
Modo de Obturador Mecânico

CÂMERA PSL
Tensão operacional 5 Volts (câmera PSL voltada para baixo) 48 Volts (câmera PSL de visão frontal).
Resolução 1080 P / 720 P
Formato de Codificação H.264
Taxa de Quadros 30 fps
Comprimento Focal 3,2 mm
Sensor de Imagem Sensor CMOS 1/2,9 polegadas

Sistema de Percepção e Prevenção de Obstáculos
Modelo RD24912
Tensão Operacional 24 - 60 Volts
Poder 12 Watts Faixa 1,5 - 80 metros
Campo de Visão (FOV) Horizontal : ± 40°; Vertical: +90° - 45°
Desvio seguro de obstáculos em relação á altura do solo ≥1,5 metros
Desvio seguro de obstáculos em relação á altura do solo 2,5 metros
Frequência de Trabalho 24 GHz
Modo de Percepção Imagens de ondas milimétricas 4D, múltiplas transmissões e múltiplas recepções
Velocidade Relativa de Desvio Seguro de Obstáculos ≤ 13,8 m/s
Parâmetros Perceptivos Posição do obstáculo, distância, direção do movimento, velocidade relativa

Radar de Seguimento de Solo
Modelo TR24S100
Tensão Operacional 12 volts
Potência 1,5 Watts
Modo de Percepção Onda milimétrica
Frequência de Trabalho 24 Ghz
Faixa de Medição de altura 0,5 - 100 metros (altura relativa de superfície da colheita)
Faixa de altura fixa 1 - 30 metros (altura relativa da superfície de colheita)
Inclinação máxima 45° (@ velocidade de voo ≤ 2 m/s)


Sistema de Energia Bateria Inteligente B13970
Modelo M1PPA13970A
Tipo Rd
Capacidade nominal 20.000 mAh (962 Wh)
Saída classificada 48,75 V / 140 A
Corrente Máxima de Carga 100A (5C)
Temperatura de Carregamento Recomendada 10 - 45º C

Supercarregador Elétrico CM1360
Modelo M2CM1 - 3600A
Número de Plugues de Saída 1
Capacidade nominal 1300 Watts (100 - 120 VAC - 50/60 Hz) 3400 Wtts (220 - 240 VAC - 50/60 Hz) Tensão de entrada AC 100 - 120 Volts ~ 50/60 Hz 15 A (Máx.) AC 220 - 240 Volts ~ 50/60 Hz 16A (Máx.)
Tensão e Corrente de Saída CC 56.6 V / 35 A (Máx.) / 100 - 120 AC ~ 50/60Hz) CC 56.6 V / 80 A (Máx.)/ (220 - 240 V AC ~ 50/60Hz)
Temperatura operacional recomendada -20~40º C

Sistema de Comunicação e Controle Remoto Inteligente
Modelo ARC3 Pro - M3ARC3A
Dispositivos Compatíveis • XAG P100 Pro 2023 • XAG V50 Pro 2023 • XAG P100 2023 • XAG V50 2023
Frequência operacional 2.4 GHz/ 5.8 GHz
Alcance do sinal (sem interferência/obstrução) 1 km Capacidade da Bateria 4932 mAh
Vida útil da Bateria 6 horas (dependendo da situação de trabalho) Temperatura Operacional Recomendada -20~55 °C
Temperatura de Carregamento Recomendada 0 ~ 45 ° C de voo
